您得位置： S型玻璃钢离心泵

S型玻璃钢离心泵产品概述:

S型玻璃钢离心泵，其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，S型玻璃钢离心泵具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。S型玻璃钢离心泵轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理，消耗功率少。S型玻璃钢离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业，输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸（盐酸、稀硫酸、甲酸、醋酸、丁酸）等腐蚀介质必不可少的理想设备。

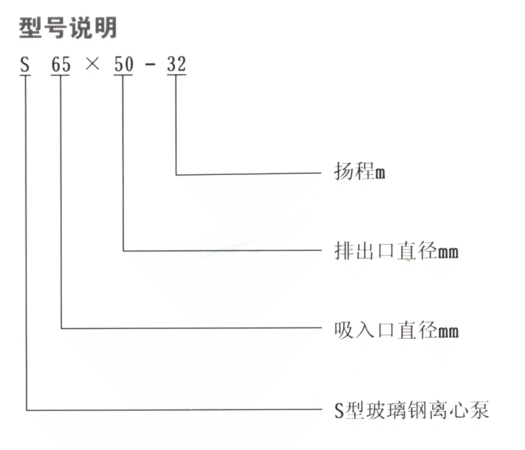

S型玻璃钢离心泵型号意义:

型号	流量 m³/h	扬程 m	转速 r/min	效率 %	汽蚀余量 m	电机功率 KW
S25×25-12.5	3.2	12.5	2900	41	3	0.55/0.75
S40×32-20	6.3	20	2900	50	3	1.1/1.5
S40×32-32	6.3	32	2900	45	3	2.2/3
S50×40-20	12.5	20	2900	53	3	2.2/3
S50×32-32	12.5	32	2900	51	3	4.0/5.5
S65×50-20	25	20	2900	64	3	3.0/4
S65×50-25	25	25	2900	61	3	3.0/4
S65×50-32	25	32	2900	60	3	5.5/7.5
S80×65-32	50	32	2900	69	4	7.5/11
S100×80-50	100	50	2900	73	5	22/30

S型玻璃钢泵外型尺寸及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

型号	吸入口							排出口							L	L1	L2	L3	L4	L5	L6	H	H1	H2	n1	d1
型号	DN	D	D1	D2	b	n	d	DN	D	D1	D2	b	n	d	L	L1	L2	L3	L4	L5	L6	H	H1	H2	n1	d1
S25×25-12.5	25	115	85	65	16	4	14	25	115	85	65	16	4	14	437	180	180	140	150	244	60	200	94	23	4	14
S40×32-20	40	145	110	88	18	4	18	32	135	100	78	18	4	18	458	192	200	150	150	252	82	258	120	40	4	14
S40×32-32	40	145	110	88	18	4	18	32	138	100	78	18	4	18	540	230	240	160	155	262	85	315	145	55	4	18
S50×40-20	50	160	125	100	20	4	18	40	145	110	88	19	4	19	535	226	240	160	155	262	100	295	145	55	4	18

S型玻璃钢离心泵外型尺寸及安装尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

型号	吸入口							排出口							L	L1	L2	L3	L4	L5	H	H1	n1	d1	电机功率 KW
型号	DN	D	D1	D2	b	n	d	DN	D	D1	D2	b	n	d	L	L1	L2	L3	L4	L5	H	H1	n1	d1	电机功率 KW
S50×32-32	50	160	125	100	18	4	18	32	135	100	75	18	4	18	945	319	420	310	370	80	435	250	4	24	4
S65×50-20	65	180	145	120	21.5	4	18	50	160	125	100	21.5	4	18	830	250	420	250	320	90	360	210	4	18.5	3
S65×50-32	65	185	145	122	22	4	18	50	165	125	102	22	4	18	1020	345	420	310	370	90	430	250	4	24	5.5
S80×65-32	80	195	160	135	23.5	4	18	65	180	145	120	21.5	4	18	1022	370	520	310	410	100	450	250	4	24	7.5
S80×65-32	80	195	160	135	23.5	4	18	65	180	145	120	21.5	4	18	1150	370	520	310	410	100	450	250	4	24	11
S100×80-50	100	215	180	158	24	8	18	80	195	160	138	23.5	4	18	1353	428	635	370	485	110	530	280	4	24	Y180L　22
S100×80-50	100	215	180	158	24	8	18	80	195	160	138	23.5	4	18	1462	428	635	370	485	110	575	300	4	24	Y200L　30
