一、用途：
喷射泵是目前工程上最佳的真空获得装置，适用于蒸馏，蒸发、浓缩、干燥，结晶，吸收，传质，冷凝，制冷，除氧，供氧，输送，三废治理等多种场合。在化工，制药，食品，印染，制革，环保等方面应用盛广，是一种新兴的真空获得设备。在整个国民经济中发挥极大的作用。
二、特点：
结构简单，性能可靠，耗能量小，噪音低，便于综合利用。因本身没有往复运动的部件，所以寿命长，管理，维修方便。与同类机械真空泵相比价格廉，并可节约大量机油和电力。
三、工作原理：
水喷射泵是有变截面的喷咀，变截面和等截面组成的混合段，变截面的扩散段，球型混合室四个部分组成。
具有一定压力的工作流体通过喷咀高速喷出，使压力能转化为速度能。在喷咀出口区域形成真空，从而将引射的介质抽引出来，二股不等量的介质进入混合段后进行混合、振荡及各种物理量的转换，最后进入扩散段，把速度能还原成压力能，略高于大气压力而排出。由于喷射流体是连续相，所以形成真空况亦为稳定连续相。
四、主要技术规格：
测定条件：大气压=760mmHg、工作水温=250C、抽气介质=大气状态。
|
型 号 |
抽气速率m3/h |
真空度mmHg |
排气量m3/H |
工作水压Kg/cm2 |
工作水温℃ |
配备水泵 |
配备电机KW |
配备反应罐L |
|
20 |
21 |
750 |
20 |
3 |
常温 |
1 1/2 BA-6 |
1.5 |
50-100 |
|
40 |
41 |
750 |
40 |
3 |
常温 |
2BA-6 IS65-50-125 |
4 |
100-300 |
|
60 |
70 |
750 |
60 |
3 |
常温 |
3BA-9 IS80-65-160 |
7.5 |
300-500 |
|
110 |
125 |
750 |
110 |
3 |
常温 |
3BA-9 IS80-65-160 |
7.5 |
500-1500 |
|
130 |
150 |
750 |
120 |
3 |
常温 |
3BA-9 IS80-65-160 |
7.5 |
500-2000 |
|
150 |
180 |
720 |
150 |
3 |
常温 |
3BA-9 IS80-65-160 |
7.5 |
500-2000 |
|
300 |
360 |
700 |
300 |
6 |
常温 |
3BA-9 80D12×5 |
7.5 |
3000 |
|
700 |
780 |
680 |
700 |
6 |
常温 |
3BA-9 80D12×5 |
7.5 |
3000 |
|
1000 |
1200 |
680 |
1000 |
6 |
常温 |
125D25×2 4BA-12 |
18 |
5000 |
|
1200 |
1400 |
680 |
1200 |
6 |
常温 |
125D25×2 4BA-12 |
18 |
5000 | | |

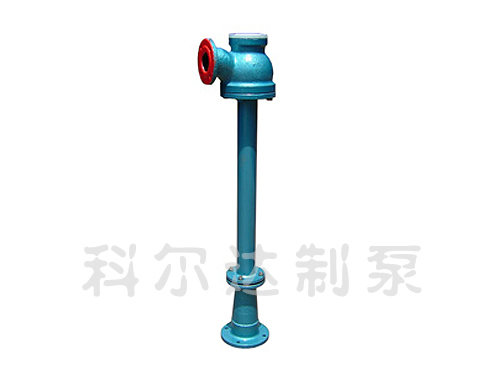

您得位置： PSB节能型系列水喷射真空泵
